一、概述：

  小区智能化是现在城市发展的一种潮流和趋势，我司小区一卡通系统通过自身灵活强大的集成性，真正意义上实现了小区一卡通。系统采用同一数据库实现信息实时共享，同一软件平台管理，多个工作站分职能部门行使各自职责权限，轻松实现对整个小区的门禁通道管理、停车场管理、小区消费、物业收费、保安巡更、访客记录、电梯控制以及消防控制等进行统一完善而专业的管理。

二、设计思想

由于安全性和高效率管理的需要，住宅小区的一卡通系统的设计应遵循下列原则:

1. 系统的实用性

※系统的功能应符合实际需要, 不能华而不实。如果片面追求系统的超前性, 势必造成投资过大,离实际需要偏离太远。因此, 系统的实用性是首先应遵循的第一原则。同时，系统的前端产品和系统软件均有良好的可学习性和可操作性。特别是可操作性（便捷性）,使具备电脑初级操作水平的管理人员，通过简单的培训就能掌握系统的操作要领，达到能完成值班任务的操作水平。

2. 系统的稳定性

※由于系统是一项不间断长期工作的系统，并且和我们的正常生活和工作息息相关，所以系统的稳定性显得尤为重要。要求该产品系统要有五年以上市场的成功应用经验，拥有相应的客户群和客户服务体系。

3. 安全性、先进性、开放性和开发性原则

※系统中的所有设备及配件在性能安全可靠运转的同时, 还应符合中国或国际有关的安全标准, 并可在非理想环境下有效工作。强大的实时监控功能和联动报警功能，充分保证使用者环境的安全性。

※前台管理端软件中的功能模块设置为用户ID加Password认证方式。任意一种认证未通过，都将无法越权操作系统。

※系统后台选用Microsoft SQL-server2000大型Client/Server网络数据库，其完善的安全防范功能，可将数据库中某个字段的访问权限进行设置。

※所选用的网络基于开放的TCP/IP协议运行，其他系统只需通过本系统的授权即可通过ODBC获取本系统的信息。有利于系统扩充和与其他系统对接。

4. 经济性原则

通过系统的高度集成与整合，从而可以实现以下目的

※极大节省了系统设备的投资

※节约了设备线缆的投资，与工程施工方面的投资

※减少了管理人员，与日常维护的开支

5. 系统易维护性

※系统在运行过程中的维护应尽量做到简单易行。系统的运转真正做到开电即可工作, 插上就能运行的程度。而且维护过程中无需使用过多专用的维护工具。从计算机的配置到系统的配置，前端设备的配置都充分仔细地考虑了系统可靠性。并实施了相应的认证。我们在做到系统故障率最低的同时，也考虑到即使因为意想不到的原因而发生问题时，保证数据的方便保存和快速恢复，并且保证紧急时能迅速地打开通道。整个系统的维护是在线式的，不会因为部分设备的维护，而停止所有设备的正常运作。

6. 可扩展性原则

※系统的技术不断向前发展, 用户需求也在发生变化, 因此系统的设计与实施应考虑到将来可扩展的实际需要, 亦即: 可灵活增减或更新各个子系统, 满足不同时期的需要, 保持长时间领先地位, 成为智能建筑的典范。系统设计时，对需要实现的功能进行了合理配置，并且这种配置是可以改变的，甚至在工程完成后，这种配置的改变也是可能的和方便的。

三、需求定位

1. 树立新颖、高档的整体形象，突出小区生活的高度便利性能，服务于促进房地产销售之最终目的。

2. 小区内部实现一卡通行，门禁通道（包括外围进出的人行闸机通道、楼宇单元门门禁、电梯层控）控制、停车收费管理、保安巡更实行一卡通。

3. 实行有限度的封闭式物业管理，有效分割小区内外；

4. 严守第一线，放松第二线。小区外围做为第一线严格控制，通过刷卡进行身份识别进出，包括人员与车辆的进出，并将刷卡数据实时上传到系统数据库保存；小区内部作为第二线管理，适当放松，单元楼的门禁只需给予用户相应的权限，不必保留刷卡数据。

5. 在降低系统成本的基础上尽可能阻截闲杂人等，保障住户人身与财产（含汽车）安全，营造小区高度的安全氛围。

6. 住户在小区内部各栋楼之间的通行同样地予以限制，未经授权不能进入其它各栋。　

7. 人车分流，人、车进出小区通过各自不同的系统（方式）进行控制。

四、 总体设计思路

合理的需求分析是住宅小区智能化系统成败的关键，智能小区的建设不是智能化系统的简单堆砌，更不是最新、最先进产品和技术的试验，而是适用智能化系统的合理配置和优化组合并综合应用和服务。

由于系统在规划时要求实现“一卡通”，即同一张卡可同时在停车场、人行通道、单元楼门禁等控制系统及访客管理、电子巡更系统中使用。因此，系统设计采用目前国际上最先进的Mifare-one非接触式IC卡，非接触式IC卡因具有使用寿命长、可读可写、操作方便快捷、抗干扰性强、识别速度快、加密后不可破解、安全可靠、一卡多用等优点，非常适合作为停车场、考勤、消费、门禁、梯控、巡更、单元门控制等一卡通系统的身份识别媒介。该卡可印刷，可将持卡人的个人信息（如：部门、姓名、编号及照片等信息）或用户基本信息印刷在卡片上，作为一卡通系统使用单位的工作证或通行证。

住宅小区外围安全防护第一线的人行通道管理子系统及车辆出入管理子系统采用TCP/IP通讯方式。依托小区内部局域网将底层的硬件设备（人行通道闸、车道出入口控制器机）与物业中心服务器端、物管中心前台发卡工作站、保安值班室客户端以及车道收费岗亭的客户端联接。

物业中心前台发卡工作站主要负责给业主、租户、物管人员发行注册人行通道出入和固定车辆出入的IC卡，并同时根据不同的人员在IC卡扇区写入单元楼门禁的授权标志位，进行脱机授权。

保安值班室客户端主要负责给外来人员授权临时访客卡，访客卡根据授予的权限可以开启人行通道。车道收费岗亭的客户端用于查看车辆出入的实时监控和抓拍的车辆图像进行比对，同时还可以对临时出入小区的车辆进行收费管理，并将数据实时上传至数据库中。

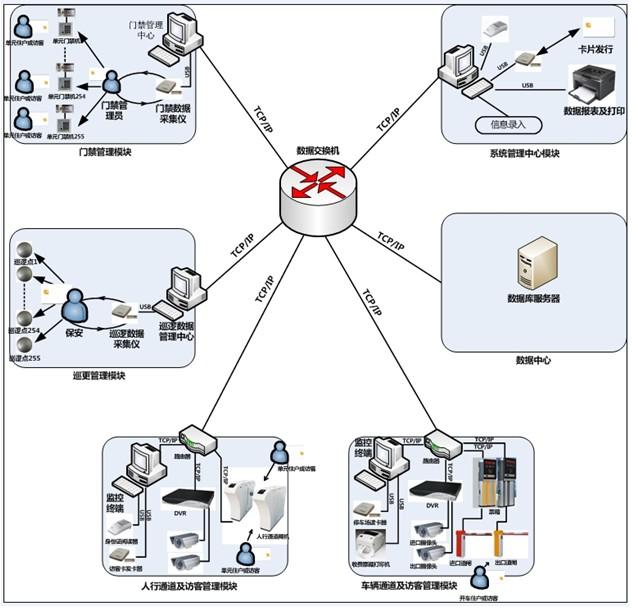

五、 总体结构
